Dettagli del prodotto
Luogo di origine: Sichuan, Cina
Marca: XINHENG
Certificazione: IATF16949,ISO9001
Numero di modello: W4180
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1000 PCS
Prezzo: Negotiation
Imballaggi particolari: Carton+Pallet
Tempi di consegna: 10-15 giorni
Termini di pagamento: T/T, L/C, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 10000 TONNELLATE ALL'ANNO
Nome del prodotto: |
Magnete di ferrite,magnete a disco di ferrite ceramico permanente D22x7mm,magnete a arco permanente |
Applicazione: |
Motori per autoveicoli |
Forma: |
Arc, Tile. |
Tipo: |
Magnete sinterizzato anisotropico |
Composto: |
Ferrite stronzio in polvere |
Dimensione: |
(R30.00mm-r22.70mm) × 34.00mm |
Trattamento: |
Modellazione a umido |
Rivestimento: |
Nessun rivestimento |
Dimensioni del pacchetto: |
340 mm × 255 mm × 75 mm |
Quantità per cartone: |
840pcs |
Nome del prodotto: |
Magnete di ferrite,magnete a disco di ferrite ceramico permanente D22x7mm,magnete a arco permanente |
Applicazione: |
Motori per autoveicoli |
Forma: |
Arc, Tile. |
Tipo: |
Magnete sinterizzato anisotropico |
Composto: |
Ferrite stronzio in polvere |
Dimensione: |
(R30.00mm-r22.70mm) × 34.00mm |
Trattamento: |
Modellazione a umido |
Rivestimento: |
Nessun rivestimento |
Dimensioni del pacchetto: |
340 mm × 255 mm × 75 mm |
Quantità per cartone: |
840pcs |

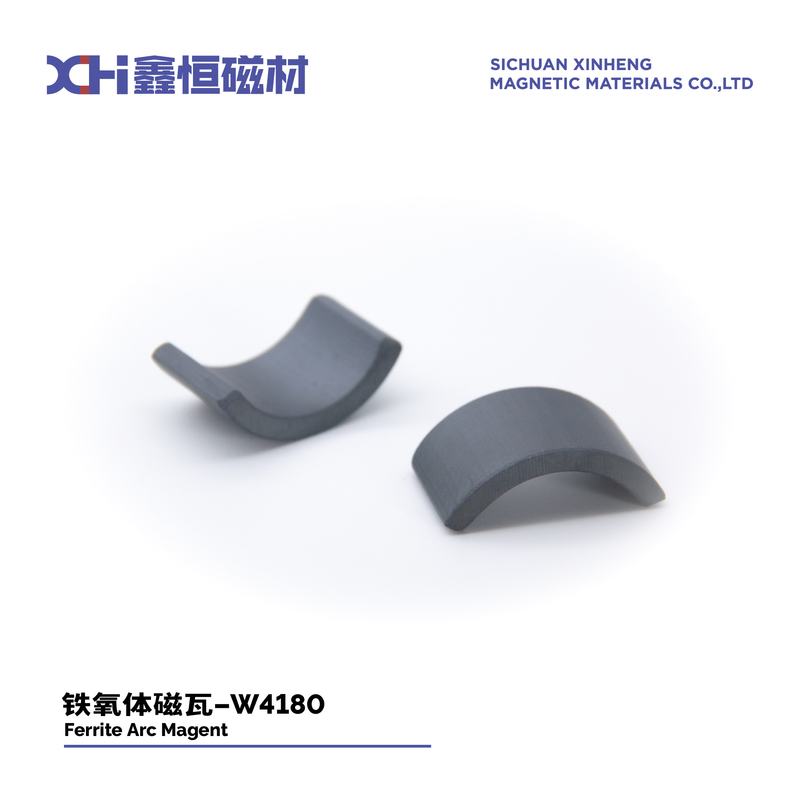

Magnete permanente di ferrite perMotore di auto W4180Certificazione ISO9001
Cosa offre Xinheng ai clienti?
La nostra azienda produce magneti ceramici isotropi di ferrite di stronzio realizzati mediante stampaggio a compressione umida.
Qual e' la caratteristica di un magnete ceramico di stronzio ferrite fatto con stampaggio a compressione bagnata?
Composizione - Contiene stronzio ferrito (SrFe12O19) come materiale magnetico primario.
Densità: hanno una densità relativa elevata di circa il 95% o più dopo la sinterizzazione.
An-isotropia - Mostra una forte an-isotropia magnetocristallina a causa della loro struttura cristallina esagonale.
Forma delle particelle - La polvere di ferrite di stronzio utilizzata in genere ha una morfologia esagonale delle piastrine che aiuta a promuovere l'anisotropia magnetica durante lo stampaggio e la sinterizzazione.
Metodo di stampaggio - La polvere viene mescolata con un legante liquido e stampata per compressione in un denso compatto verde utilizzando alte pressioni.
Processo di cottura - Il compatto viene quindi sinterizzato ad alta temperatura per sviluppare la densità preservando l'orientamento dell'anisotropia magnetica indotta dalla stampatura.
Remanenza - ha una densità massima di flusso magnetico o remanenza lungo l'asse di anisotropia, ma poca/nessuna remanenza perpendicolare ad esso.
Coercività - di solito hanno una coercibilità da media a alta a seconda degli additivi, della densità e del livello di anisotropia raggiunto.
Quali sono i principali vantaggi dei magneti ceramici di stronzio ferrite realizzati con stampaggio a compressione bagnata?
Basso costo - La ferrite di stronzio è economica e il processo di modellazione a umido è relativamente semplice, il che le rende più economiche dei magneti delle terre rare.
Alte proprietà magnetiche - Anche senza l'aggiunta di pesanti elementi di terre rare, i magneti di ferrite di stronzio possono raggiungere coercività di 700-1000 kA / m, rendendoli adatti a molte applicazioni.
Consistenza dimensionale - Il processo di stampaggio a compressione consente di produrre tolleranze dimensionali ravvicinate e forme magnetiche uniformi in modo coerente.
Stabilità della temperatura - I magneti di ferrite di stronzio hanno alte temperature di Curie, in genere intorno a 450-470 ° C. Mantenono buone proprietà magnetiche su un ampio intervallo di temperatura di funzionamento.
Resistenza alla corrosione - Essendo materiali ceramici completamente densi, non sono inclini alla corrosione come magneti legati contenenti additivi.
Capacità di produzione di massa - Il processo di stampaggio è adatto alla produzione automatizzata di grandi volumi di geometrie magnetiche complesse.
Proprietà fisiche dei magneti ferritici sinterizzati
Unità | Ferrite sinterizzata (ceramica) | |
CurieTemperatura | oC | 450 |
Temperatura massima di funzionamento | oC | 350 |
Durezza | - Che cosa? | > 530 |
Densità | g/cm3 | 4.8 ¢ 5.0 |
Permeabilità relativa al rimbalzo | μrec | 1.05-1.1 |
Coefficiente di temperatura Br | %/oC | - Zero.18 |
Coefficiente di temperatura iHc | %/oC | 0.11-0.40 |
Forza anti flessione | N/m2 | (0,5-0,9) × 108 |
Forza anti-compressione | N/m2 | ≥ 6,9 × 108 |
Resistenza alla trazione | N/m2 | (0,2-0,5) × 108 |
Calore specifico | J/kg·K | 600-900 |
Resistenza | Q.cm | > 104 |
Qual è l'applicazione dei magneti ferritici permanenti di Xinheng?
Xinheng produce principalmente i seguenti tipi di magneti per segmenti di arco in ceramica:
Come fa Xinheng a fabbricare il suo magnete permanente di ferrite di stronzio?
PULVERO DI FERRITOMOTORE per autoveicoliMagnet
Grado |
||||||||
mT | Gs | KA/m | O | KA/m | O | KJ/m3 | MGOe | |
Y30H-1 | 380-400 | 3800-4000 | 230-275 | 2890-3460 | 235-290 | 2950-3640 | 27.0-32.5 | 3.4-4.1 |
Y30H-2 | 395-415 | 3950-4150 | 275-300 | 3450-3770 | 310-335 | 3890-4200 | 27.0-32.0 | 3.4-4.0 |
Y33H-2 | 410-430 | 4100-4300 | 285-315 | 3580-3960 | 305-335 | 3830-4200 | 31.8-35.0 | 4.0-4.4 |
Y38 | 440-460 | 4400-4600 | 285-305 | 3580-3830 | 294-310 | 3690-3890 | 36.6-40.6 | 4.6-4.8 |
Y40 | 440-460 | 4400-4600 | 330-354 | Altri prodotti | 340-360 | 4270-4520 | 37.6-41.8 | 4.7-5.2 |
MOTORE per autoveicoli TABELLA delle specifiche del magnete
- No, no, no, no. |
Articolo |
R |
r |
W |
L |
h |
Grado |
Applicazione |
1 | W020C | 28 | 21.5 | 50.0 | 50 | 6.3 | Y30H-2 | Motore per pulitori |
2 | W024 | 17.5 | 12.15 | 30.7 | 32 | 5.4 | Y33 | Motore di pompa dell'olio |
3 | W037 | 33 | 30.5 | 60.0 | 41.0 | 7.2 | Y33H-2 | Motore di riscaldamento |
4 | W037A | 35.5 | 33.2 | 64.0 | 38.0 | 7.3 | Y33H-2 | Motore di riscaldamento |
5 | W049 | 48.5 | 41.5 | 53.5 | 30.0 | 7.0 | Y30H-1 | Ventilatore elettrico |
6 | W069 | 48 | 41.25 | 52.0 | 20.0 | 6.65 | Y30H-1 | Ventilatore elettrico |
7 | W092 | 19.2 | 12.9 | 26.4 | 53.0 | 5.6 | Y30H-2 | Motore per finestre |
8 | W082 | 29 | 29 | 33 | 56 | 6 | Y33H-2 | Motore a sterzo servo |
9 | W107 | 29.2 | 27.8 | 34 | 76.5 | 5 | Y33H-2 | Motore a sterzo servo |
10 | W109 | 30.75 | 31.35 | 36.3 | 80 | 5.9 | Y33H-2 | Motore a sterzo servo |
11 | W4180 | 30 | 22.7 | 34.0 | 45.0 | 7.3 | Y33H-2 | Motore di avvio |
12 | W4186 | 36.3 | 33.9 | 64.5 | 36.0 | 8.2 | Y33H-2 | Motore di riscaldamento |
Introduzione del motore dell'automobile:
Il principio di funzionamento di un motore di un'automobile, noto anche come motore, consiste nella conversione dell'energia del combustibile in energia meccanica per alimentare il veicolo.Il movimento meccanico del pistone viene convertito in movimento di rotazione utilizzando un albero motore.e il movimento di rotazione generato dai pistoni viene trasferito alla trasmissione e alle ruote attraverso una serie di ingranaggi e un sistema di trasmissione.
